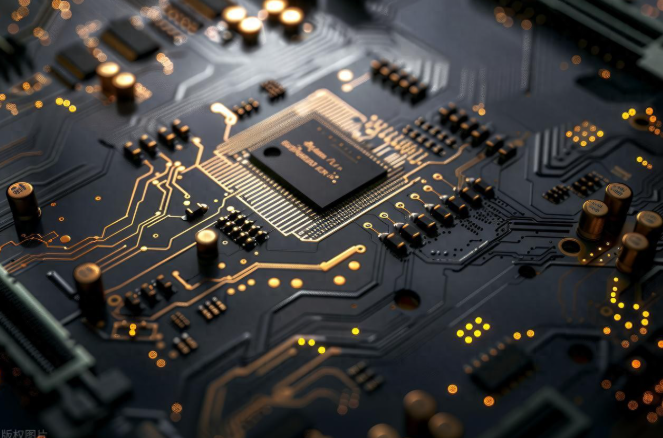

在現代電子設備中，通信芯片扮演著核心角色，負責處理和傳輸信息。我們可能很少注意到，在許多高性能的通信芯片表面，其實覆蓋著一層極薄的金。這層金子并不是為了奢華，而是出于嚴謹的科學考量，對芯片的可靠性和性能至關重要。

　　金子最直接的作用是防止氧化。芯片的引腳和焊接點通常由銅或銀等金屬構成，這些金屬在空氣中容易與氧氣發生反應，表面形成氧化層。這層氧化膜就像一層絕緣的屏障，會嚴重影響電信號的順暢傳輸，導致接觸不良、信號衰減，甚至使芯片失效。而金的化學性質非常穩定，幾乎不會與氧氣反應，始終保持光亮的表面。鍍上一層金，就相當于給芯片的關鍵部位穿上了一件“防護服”，隔絕了空氣，確保了電接觸的長久穩定。

　　除了防氧化，金還擁有卓越的導電性。在電流傳輸中，材料的導電性越好，信號損失就越小，傳輸效率就越高。金是僅次于銀的優良導體，能夠為高速運行的通信芯片提供一條低損耗、低阻值的“高速公路”，保證數據能夠快速、準確地傳遞。對于處理高頻信號的通信芯片而言，這一點尤其重要，任何微小的信號失真都可能影響整個系統的性能。

　　此外，金的延展性很好，能夠形成一層均勻、致密的涂層。在芯片的制造過程中，尤其是在封裝和與電路板焊接時，鍍金層能與其他金屬(如錫)形成牢固而可靠的焊點。這些焊點不僅要導電，還要能承受設備在使用中產生的熱脹冷縮以及可能遇到的震動。鍍金層能有效提升焊接的牢固度，減少虛焊、脫焊的風險，從而增強了芯片在復雜環境下的機械可靠性。

　　當然，給芯片鍍金是一項精細且成本較高的工藝。金的價格昂貴，所以廠家并不會隨意地厚厚涂抹。工程師們會精確計算，只在最需要保護、最影響性能的核心區域，如芯片的引腳、焊盤等位置，鍍上薄薄的一層。這層金通常只有微米級別，肉眼幾乎無法察覺其厚度，但其發揮的作用卻是巨大的。

　　綜上所述，通信芯片上的鍍金，是一項經過深思熟慮的技術選擇。它利用金這種貴金屬穩定、導電好、易結合的物理化學特性，主要解決了防氧化、保導電和增可靠這三大核心問題。正是這層看不見的“黃金甲”，在微觀世界里默默守護著芯片，確保了我們的手機、電腦、基站等各種通信設備能夠長久穩定地運行，支撐起現代信息社會的順暢溝通。
